Как обжать интернет кабель

2022-08-19 921 0

Частое извлечение вилки RJ-45 из порта модема, перестановка в квартире или офисе, появление новой техники может привести к необходимости замены или подключения нового интернет-кабеля. В магазине можно увидеть уже готовые варианты с длиной 0,5, 1, 1,5, 2, 3, 5, 7 метров. Подобные стандартные размеры не всегда подходят (короткий не позволит подключиться, а очень длинный потребует сматывать остаток, что ухудшает внешний вид помещения). Можно, конечно, обратиться за помощью к мастеру, но он потребует денег за минутную пустяковую работу, которую можно выполнить самостоятельно. Для этого понадобится обычная отвёртка, которая найдётся в каждом доме или квартире.

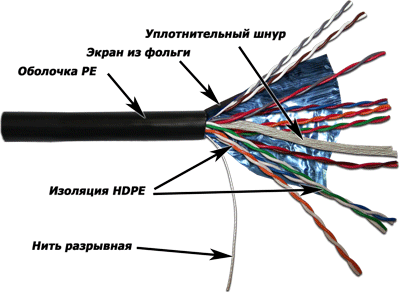

Виды кабелей для домашнего интернета

витая пара F/UTP

Если вы хотите самостоятельно проложить интернет-кабель, то выбирайте вариант с четырьмя парами (он более универсален, хотя иногда можно обойтись и двумя парами). В зависимости от уровня защищённости от помех они бывают следующих видов:

  • UTP (самый доступный вариант, но не имеющий экранирования и, соответственно, защиты от помех и даже проводка 220 вольт может привести к проблемам);
  • FTP (здесь есть сплошной экран из обычной фольги);
  • STP (самый защищённый вариант за счёт наличия дополнительной индивидуальной оплётки для каждой пары проводов дополнительно к общему экрану).

Также отличается интернет-кабель по максимальной пропускаемой способности. Так, Cat 5 обеспечит передачу данных на скорости в пределах 100 мегабит, а Cat 5е уже до 1 Гб/сек. На практике для дома универсальным вариантом будет FTP cat 5e.

Как обжать кабель витой пары?

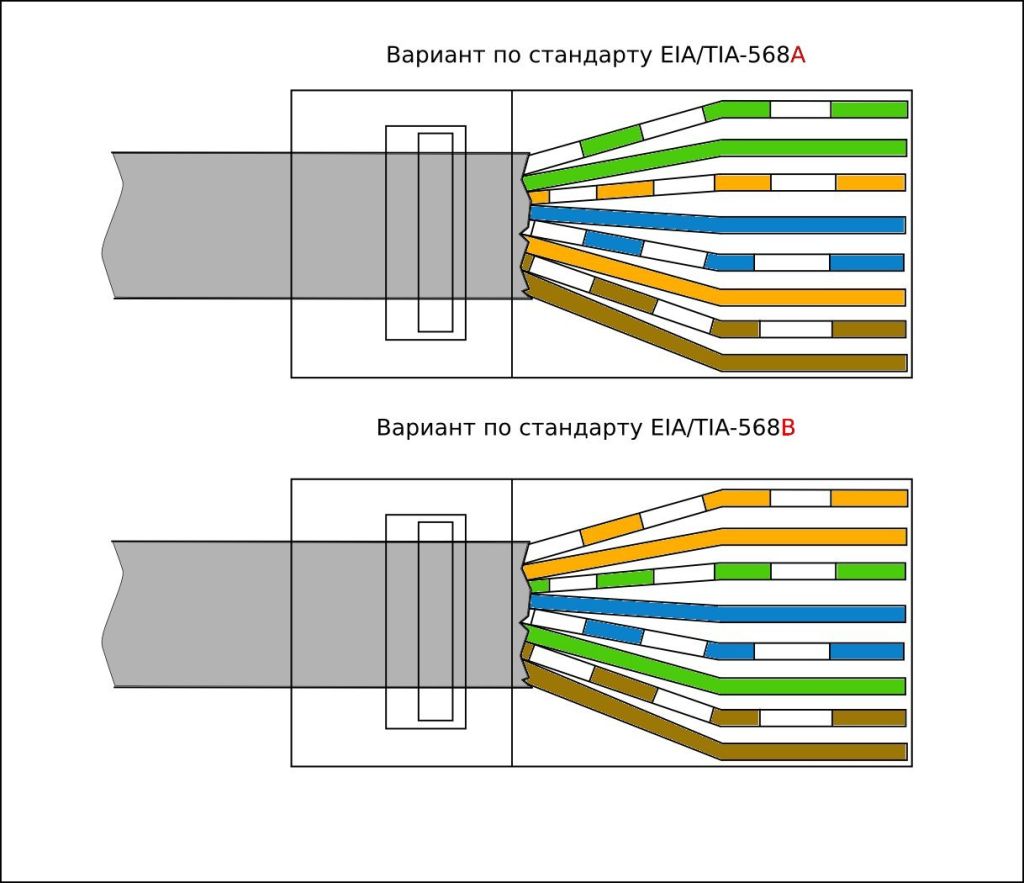

Обжим витой пары

Идеальным вариантом будет случае, если у вас есть кримпер или его можно попросить у знакомых. В противном случае можно использовать отвёртку. Придётся, конечно, немного повозиться, но выполнить обжим можно на качественно высоком уровне. Непосредственно установить коннектор можно следующим образом:

  • снимаем внешнюю изоляцию (обычно провода имеют внутреннюю нить для облегчения удаления наружной оболочки);
  • выпрямляем все жилы и отмеряем расстояние по вилке таким образом, чтобы все провода витой пары находились в своих посадочных местах до полного упора;
  • обрезаем кабель для получения нужной длины;
  • вставляем в торец кабель таким образом, чтобы каждая из жил находилась в собственном направляющем канале, а внешняя оболочка находилась под планкой обжима коннектора;
  • зажимаем планку для фиксации отвёрткой, контролируя параллельно отсутствие выхода жилы из посадочных мест;
  • утапливаем для завершения обжима контакты коннектора в жилы отвёрткой таким образом, чтобы была прорезана оплётка.

После завершения обжимки желательно проконтролировать качество работы. Сделать это можно обычным тестером или мультиметром, переключив их в положение звукового сигнала либо измерения уровня сопротивления. Теперь достаточно проконтролировать отсутствие сопротивления в проводнике. Если все хорошо, то можно подключать кабель к роутеру, ноутбуку, телевизору или иной технике.

Вне зависимости от ситуации, если вам необходимо организовать сеть данных с высокой скоростью передачи, то универсальным вариантом будет оптоволокно производства АО «Москабель-Фуджикура». Это крупнейший в России производитель оптоволоконного интернет-кабеля, который поставляется крупнейшим компаниями рынка, включая операторов мобильной связи, интернет провайдеров.
